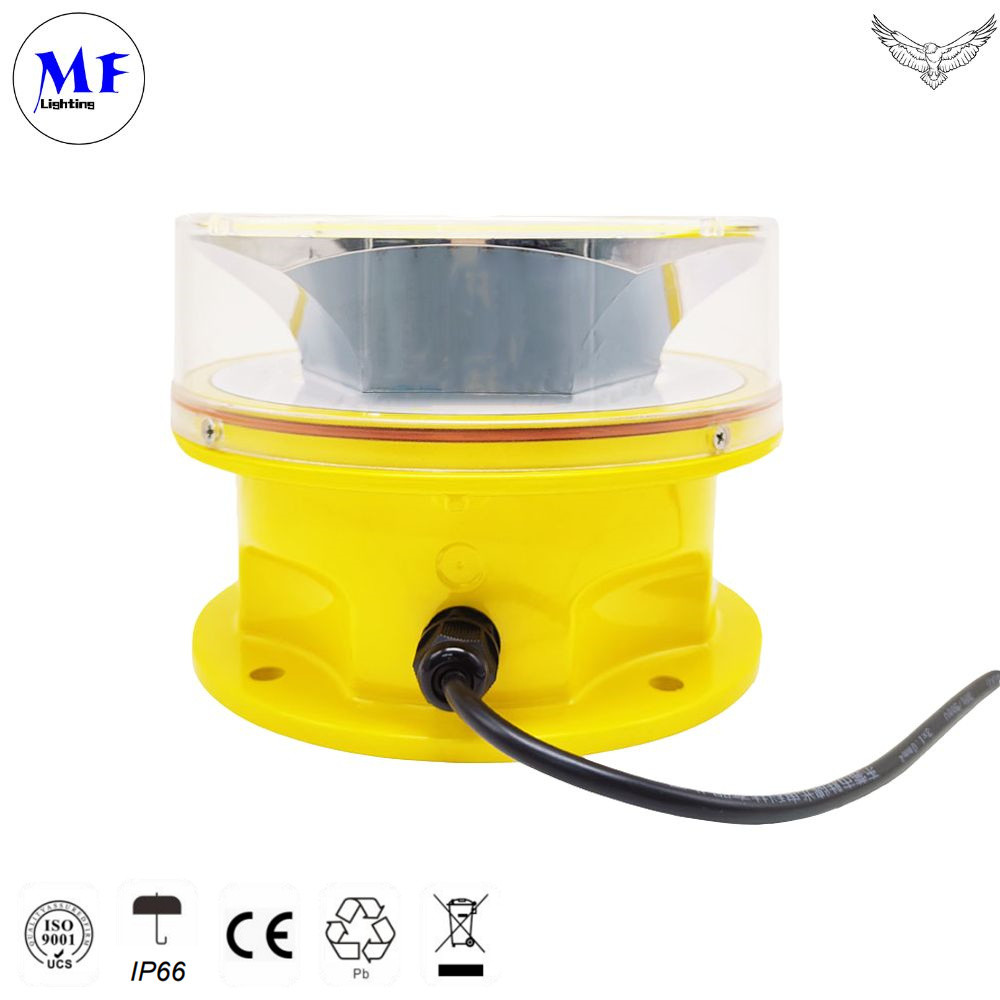

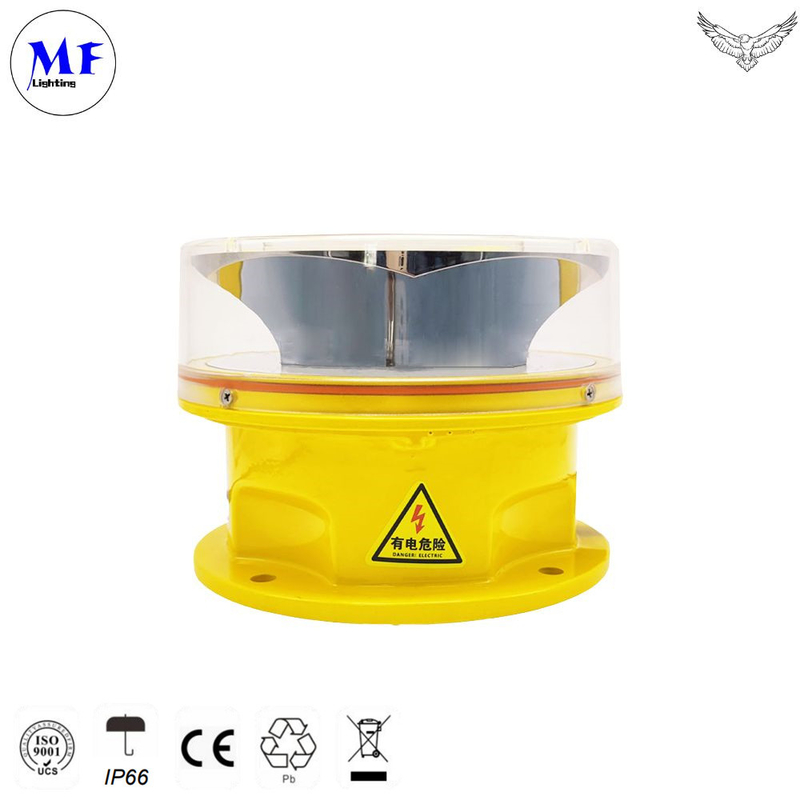

IP66 Rosso Bianco di media intensità FAA L865 L864 Luce LED di ostacolo all'aviazione per il ponte di alto edificio dell'aeroporto

Descrizione di prodotto

Fisica- Sì.

1.Riflettore in policarbonato protetto da UV e progettato in modo unico per la convergenza della luce
2Protezione UV La base in polvere rivestita di colore giallo brillante migliora la visibilità
3Il materiale di base è l'alluminio a fusione a pressione, che ha una forte resistenza alla corrosione, protezione da urti e vibrazioni.
4.Ventilazione speciale installato sotto la base per assicurarsi che l'aria potrebbe passare attraverso ma l'acqua è evitata, in modo che l'intera temperatura della luce non sarà alta, per evitare il vapore ad alta pressione va dentro

Progettazione del sistema- Sì.- Sì.

1.Cella fotovoltaica integrata per il funzionamento giorno/notte ((operazione dal crepuscolo all'alba)
2Protezione da ondate e fulmini

Opzionale

1.Conto a secco Uscita di allarme per monitoraggio remoto
2. Sincronizzazione GPS
3.LED a infrarossi per piloti che utilizzano NVG

Caratteristiche della luce- Sì.

Fonte di luce	LED ad alta intensità CREE
Colori disponibili	Bianco ((Altro colore è opzionale)
Intensità (cd)	≥ 20 000cd (diurno) ≥ 2 000cd ((notte)
Output orizzontale ((gradi)	360
Divergenza verticale (gradi)	3
Caratteristiche del flash	20-60 lampi al minuto (impostazione di fabbrica: 20 fpm)
Modalità di funzionamento	Funzionamento 24 ore su 24, 2 diverse modalità
Esperienza di vita LED (ore)	> 100000

Caratteristiche elettriche- Sì.

Tensione di funzionamento	DC ((12V, 24V, 36V, 48V) o AC ((110-240VAC)
Potenza istantanea	40W (modo rosso) + 600W ((modo bianco)
Potenza media ((W)	5W ((20fpm, modalità rossa) + 13W ((20fpm, modalità bianca)
Protezione del circuito	Integrato

- Sì.

Caratteristiche fisiche- Sì.

Materiale del corpo	Policarbonato protetto dagli UV
Materiale di base	di alluminio di colata a stiro in polvere

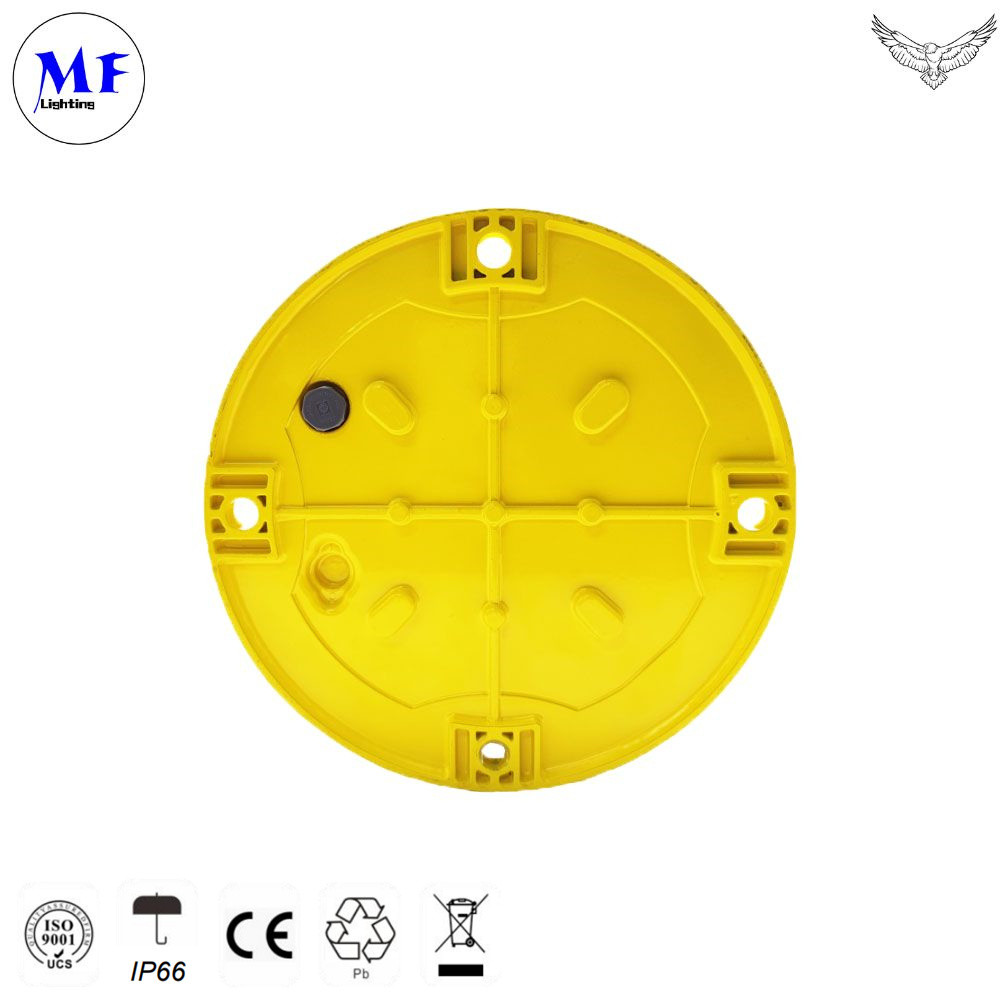

Montaggio	190*190*θ12
Dimensione ((mm)	236*236*215
Peso ((kg)	4
Espectativa di vita del prodotto	10 anni e più

- Sì.

Fattori ambientali- Sì.

Umidità	0-100%
Velocità del vento	80 m/s
Acqua resistente	Protezione IP66

- Sì.

Rispetto- Sì.

OACI	Allegato 14, volume 1, "Disegno e progettazione dell'aerodromo" Operazioni, ottava edizione 2018, tabella 6.3 Luce di ostacolo bianca di tipo A di intensità media Luce di ostacolo rossa di tipo B/C di intensità media
FAA	L-865, L-864

Opzioni disponibili

Sincronizzazione GPS lampeggiante

LED a infrarossi compatibili con NVG (Night

Occhiali da vista)

Uscita di allarme per contatto a secco

Comunicazione RS485

Spike di scoraggiamento degli uccelli



Configurazione- Sì.

Modello	Input di potenza	Tasso flash	Colore della lente	Celle fotovoltaiche	Alarme di contatto a secco	Sincronizzazione GPS lampeggiante	Controllo
MF-MI-BF	110-240VAC 12VDC 36VDC 48VDC	20FPM (tipo B&A) 30FPM (tipo B&A) 60FPM (tipo B&A) 40FPM (tipo B&A) Fissa (tipo C&A)	Bianco e rosso	Fotocella incorporata Nessuna fotocella	Nessun allarme	Nessuna sincronizzazione GPS SNYC	Utilizzati da soli con controller

- Sì.







Diagramma di cablaggio









Questo LED a media intensità di doppio volo in rosso e bianco

L'ostruzione luce lampeggiante di colore bianco di giorno e

E' progettato per segnare la cima di un ostacolo.

che ha un'altezza compresa tra i 45 e i 150 metri.

Per la fonte luminosa viene utilizzato un LED CREE ad altissima intensità

garantire la lunga esperienza di vita e le buone prestazioni.

Per la convergenza della luce viene utilizzato un riflettore di sua progettazione, che

Potrebbe raggiungere l'intensità luminosa standard con meno del

consumo energetico.
