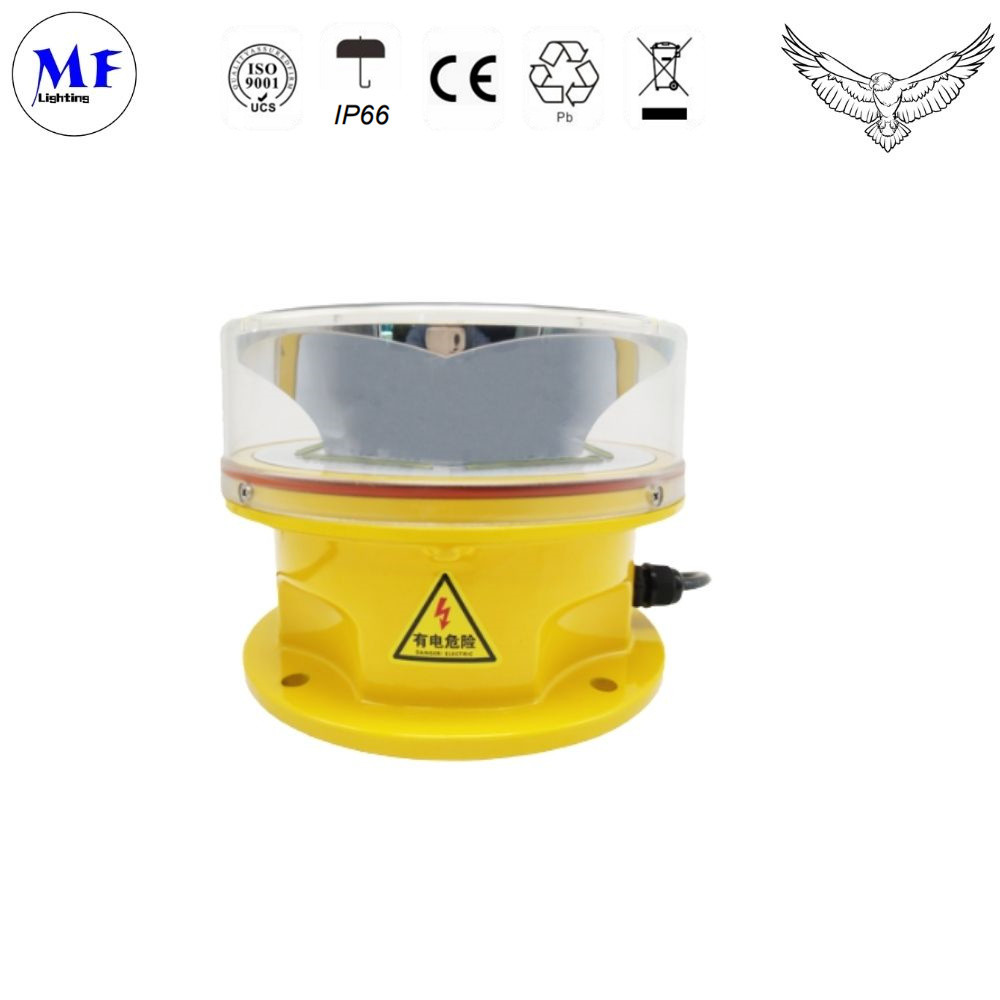

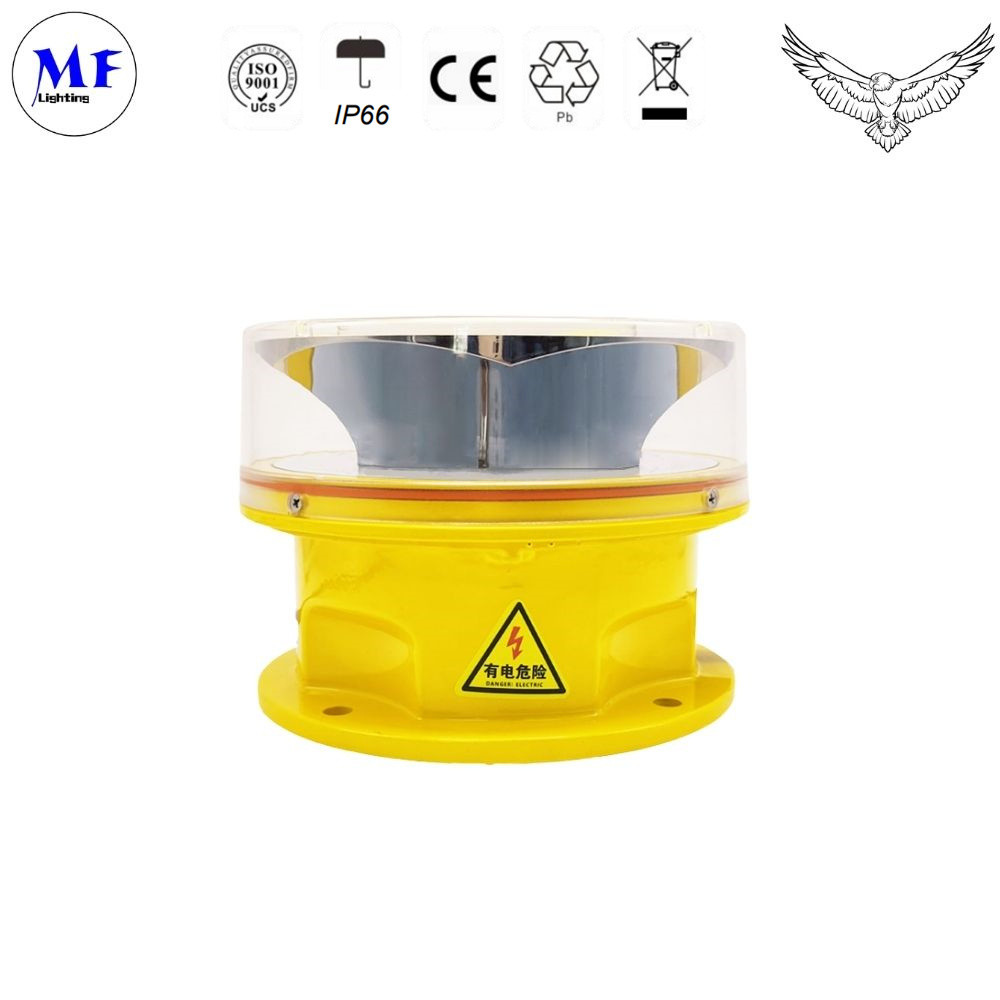

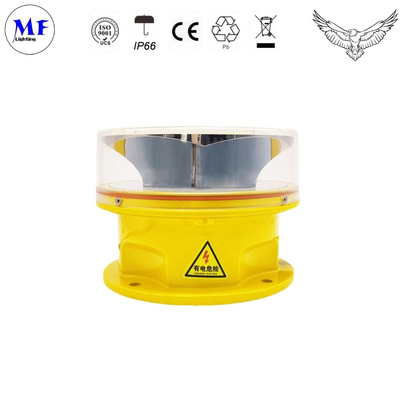

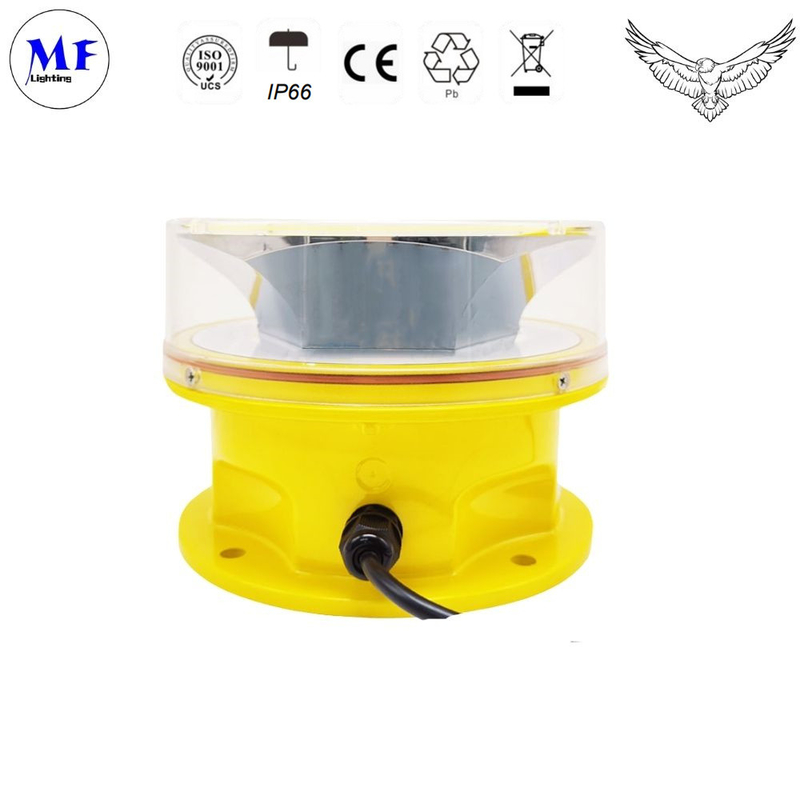

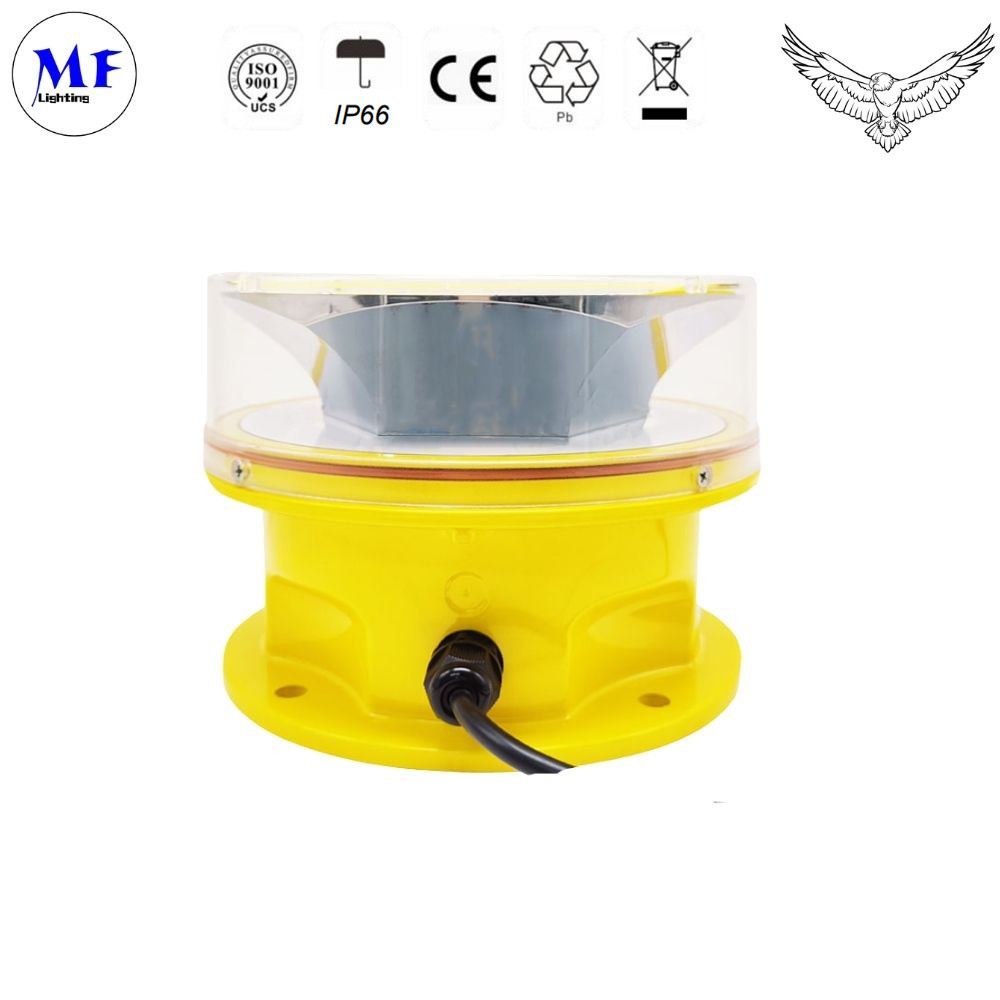

Rossa IP66 ICAO Tipo B L864 Luce LED di media intensità per l'aviazione

Descrizione di prodotto

• Allegato 14 dell'ICAO Volume 1, Settima edizione, 2016, tabella 6.3 Medio

  Luce di ostruzione di intensità di tipo B
• FAA L-864



  caratteristiche

  Altri dispositivi



  1.CREE LED ad altissima intensità come fonte luminosa con risparmio energetico
  consumo e manutenzione rispetto alla luce a incandescenza o all'alogeno
  2.lampadaAlimentare disponibile in corrente continua (12V, 24V, 48V) o in corrente alternata (110-240VAC)

  - Sì.

Fisica- Sì.

1.Riflettore in policarbonato protetto da UV e progettato in modo unico per la convergenza della luce
2Protezione UV La base in polvere rivestita di colore giallo brillante migliora la visibilità
3Il materiale di base è l'alluminio a fusione a pressione, che ha una forte resistenza alla corrosione, protezione da urti e vibrazioni.
4.Valvola speciale installato sotto la base per assicurarsi che l'aria potrebbe passare attraverso ma l'acqua è evitata, in modo che tutta la temperatura della luce non sarà alta

Progettazione del sistema- Sì.- Sì.

1.Cella fotovoltaica integrata per il funzionamento giorno/notte ((operazione dal crepuscolo all'alba)
2Protezione da ondate e fulmini

Opzionale

1.Conto a secco Uscita di allarme per monitoraggio remoto
2.Frequenza di lampeggiamento regolabile dall'utente ((20, 30, 40, 60 lampeggiamenti/minuto)
3.LED a infrarossi per piloti che utilizzano NVG

Caratteristiche della luce

- Sì.- Sì.

Fonte di luce	LED ad alta intensità CREE
Colori disponibili	Rosso ((Altro colore è opzionale)
Intensità (cd)	≥ 2000cd
Output orizzontale ((gradi)	360
Divergenza verticale (gradi)	3
Caratteristiche del flash	20-60 lampi al minuto (impostazione di fabbrica: 20 fpm)
Modalità di funzionamento	Dal crepuscolo all'alba automaticamente come standard.
Esperienza di vita LED (ore)	> 100000

Caratteristiche elettriche- Sì.

Tensione di funzionamento	DC ((12V, 24V, 36V, 48V) o AC ((110-240VAC)
Potenza istantanea	40 W
Potenza media	3W ((20 fpm)
Flare di fulmine	IEC61000-4-5 L-N ±3kV, IEC61000-4-5 L-PE ±6kV, IEC61000-4-5 N-PE ±6kV
Altri dispositivi	IEC61000-4-2 Scarica di contatto 8kV
Protezione del circuito	Integrato

- Sì.

Caratteristiche fisiche- Sì.

Materiale del corpo	Policarbonato protetto dagli UV
Materiale di base	di alluminio di colata a stiro in polvere

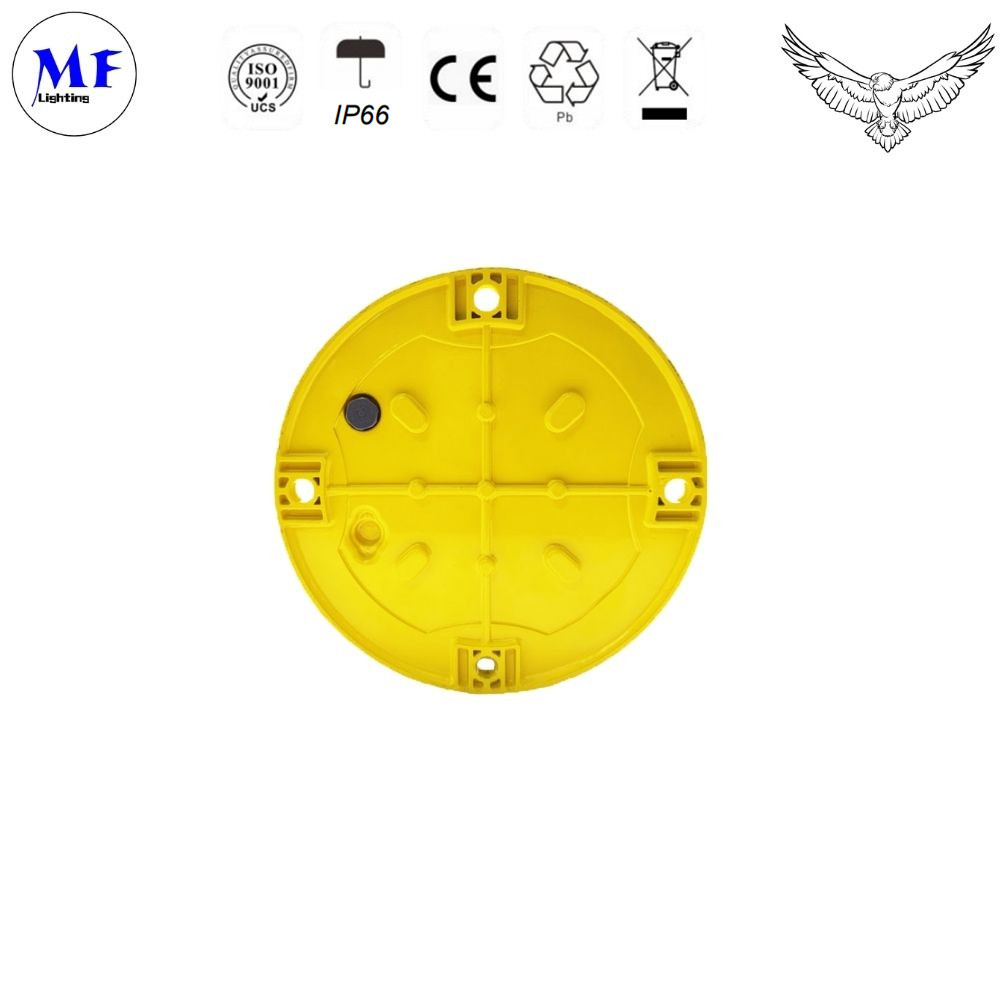

Montaggio	190*190*θ12
Dimensione ((mm)	229*229*168
Peso ((kg)	2.5
Espectativa di vita del prodotto	10 anni e più

- Sì.

Fattori ambientali

Temperatura ambiente ((°C)	-40 ~ 65
Temperatura di conservazione ((°C)	-55~70
Umidità	10%-95%RH ((senza condensazione)
Velocità del vento	240 km/h
Acqua resistente	Protezione IP66





Rispetto

OACI	Allegato 14, volume 1, "Disegno e progettazione dell'aerodromo" Settima edizione delle operazioni luglio 2016, tabella 6.3 Luce di ostacolo rossa di tipo B di intensità media
FAA	L-864



Opzioni disponibili

Tasso di lampeggiamento

LED compatibile con NVG (occhiali di visione notturna)

Segnalazione di contatto a secco ((NO COM NC)

Sincronizzazione GPS lampeggiante

Comunicazione RS485

Spike di scoraggiamento degli uccelli

Configurazione

Modello	Input di potenza	Tasso flash	Colore della lente	Celle fotovoltaiche	Alarme di contatto a secco	Sincronizzazione GPS lampeggiante	Controllo
MF-LI-B2	110-240Vac&48dc 12Vdc 24Vdc 36Vdc	Fermo. 20FPM 60FPM 40FPM 30FPM	Rosso chiaro	Non integrato	Nessun allarme	Nessuna sincronizzazione GPS SNYC	Utilizzati da soli Utilizzato con controller











Diagramma di cablaggio









Questo LED di intensità media di tipo B L864 Aviation

L'obstruzione Luce lampeggiante di colore rosso, progettata per la marcatura

sopra un ostacolo di altezza superiore a 45 metri.

Per la fonte luminosa viene utilizzato un LED CREE ad altissima intensità

garantire la lunga esperienza di vita e le buone prestazioni.

Per la convergenza della luce viene utilizzato un riflettore di sua progettazione, che

Potrebbe raggiungere l'intensità luminosa standard con meno del

consumo energetico.
