Descrizione di prodotto
IP20 Led Emergency Driver Kit Luce di panico Ballast per Triproof Light Down Light Ceiling Light Highbay Light
Descrizione del prodotto

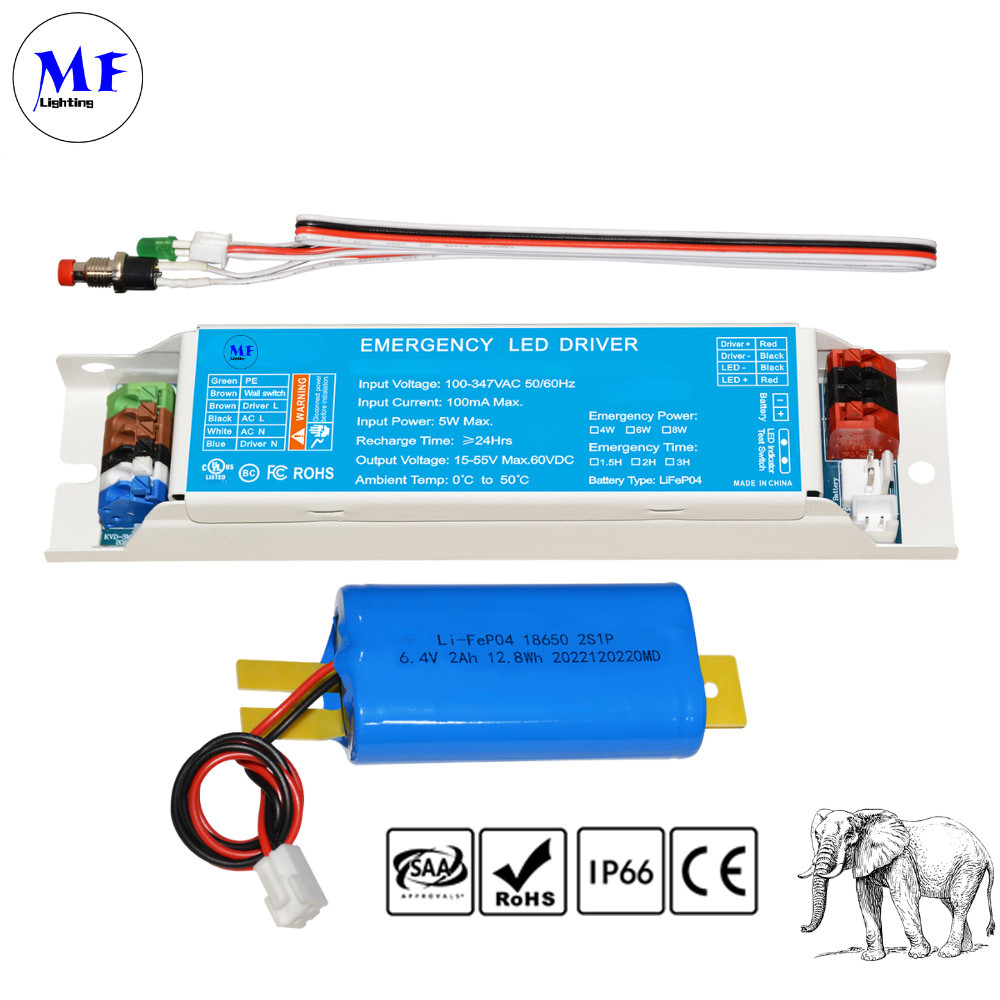

Il driver di emergenza a LED MF-SM-xxW-8W è una soluzione di backup di potenza certificata UL924/CSA con una batteria LiFePO4 da 3000mAh con 2000+ cicli e protezioni complete.fornisce una potenza di uscita di 6W/8W (15-55VDC/60-240VDC) con ≥ 1.5 ore di funzionamento e funziona in ambienti da 0°C a 60°C. L'unità include indicatori LED intelligenti, test automatici trimestrali e simulazione manuale di emergenza,con una garanzia di 5 anni per applicazioni di illuminazione commerciale/industriale.
Certificazione di sicurezza e conformità
Risponde ai rigorosi standard di sicurezza UL924 e CSA C22.2 NO.141 con conformità RoHS, garantendo un funzionamento affidabile in applicazioni critiche di illuminazione.
Tecnologia avanzata delle batterie
Dispone di una batteria LiFePO4 di alta capacità di 3000mAh con 2000+ cicli di ricarica e protezione completa contro sovraccariche, sovra-scariche e cortocircuiti.
Compatibilità energetica universale
Supporta un ampio intervallo di tensione di ingresso (100-347VAC) con opzioni di uscita doppia (15-55VDC/60-240VDC), rendendolo adattabile a varie configurazioni di illuminazione.
Operazione e monitoraggio intelligenti
Gli indicatori LED integrati forniscono aggiornamenti chiari dello stato, mentre i test automatici trimestrali e il pulsante di prova manuale garantiscono l'affidabilità continua del sistema.
Durabile e facile da mantenere
Progettato per ambienti difficili (0°C-60°C di funzionamento) con esigenze di manutenzione minime, garantito da una garanzia di 5 anni leader del settore.
Caratteristiche
Rispettare la maggior parte delle norme di sicurezza per l'illuminazione
Norma CSA C22.2 NO.141 UL924
Batteria esterna al litio al fosfato di ferro
Protezione della batteria: protezione contro la sovraccarica, protezione contro la scarica, protezione contro il corto circuito
Indicatore mostra una varietà di modalità di lavoro
Le batterie soddisfano 2000 cicli di CH standard e DCH standard
RoHS conforme
Specificità:
- Sì.
| Voltaggio di ingresso universale: |
100-347Vac 50/60Hz |
| Corrente di ingresso CA: |
100mA al massimo. |
| Classificazione della potenza di ingresso CA: |
5.0W massimo. |
| Corrente di carica della batteria: |
250 mA |
| Tempo di ricarica: |
≥ 24 ore |
| Corrente e tensione di uscita: |
L'indicatore di potenza deve essere conforme alle prescrizioni di cui all'allegato 3 del presente regolamento. |
| Orario di emergenza: |
≥1,5H |
| Batteria: |
Li-Fep04 2000mAh-6,4V |
| Potenza di uscita: |
8W |
| Garanzia completa: |
5 anni |
| Temperatura nominale ambiente: |
Li-Fep04 0°C a 60°C (32°F a 104°F) |
- Sì.Diagramma di cablaggio
Sistema standardizzato di codifica dei colori
Verde/giallo: connessione protettiva con terra (PE)
Blu: ingresso neutro (AC N)
Marrone/Nero: ingresso in diretta (AC L)
Rosso/Nero: uscita di emergenza alla matrice LED
Integrazione a doppio circuito
Connessione simultanea sia all'alimentazione principale (AC L/N) che al conducente di emergenza
Mantenere percorsi separati per il funzionamento normale e di emergenza
Connessioni di interfaccia del driver
terminali dedicati per l'input del driver LED (driver L/N)
Le uscite del circuito di emergenza sono chiaramente contrassegnate (driver +/-)
Punti di connessione di carico
Termini positivi/negativi per la matrice LED (LED +/-)
con una lunghezza massima non superiore a 50 mm
Disegno conforme alla sicurezza
Corretta separazione dei circuiti CA e CC
Identificazione chiara di tutti i punti di connessione secondo le norme CEI
Configurazione fisica
Progettazione integrata del blocco terminale
Disposizioni per la riduzione delle tensioni dei cablaggi
Misura
Lo stato del LED e del pulsante di prova
Indicatore LED
Modello di respirazione verde: modalità di ricarica
Verde stabile: batteria completamente carica
Lampeggiante rosso: guasto come indicato di seguito
Lampeggiante rosso Una volta al secondo: la batteria non è collegata
La batteria è difettosa.
Lampeggiante rosso quattro volte al secondo: guasto del carico in modalità di emergenza, circuito aperto/corto circuito
TEST BUTTON
1: 0S2: in situazioni di emergenza simulate, premere una volta il tasto corto per uscire e tornare allo stato di carica normale
3: 0S
Autotest trimestrali
quando il conducente di emergenza è acceso, ogni 180 giorni±1 giorno entra automaticamente nello stato di emergenza, durata di emergenza fino alla scarica della batteria, quindi ritorna allo stato di accensione.
Istruzioni di installazione
1: se viene utilizzato per la prima volta o non entra nello stato di funzionamento normale dopo essere stato sovra-discaricato,è necessario collegare l'alimentazione principale per attivare l'alimentazione di emergenza e caricarla per 24 oreSi prega di utilizzare la batteria di emergenza originale fornita
2: Durante l'installazione e l'uso, si prega di tenerlo lontano da fonti di calore e utilizzarlo solo entro un certo intervallo di temperatura di lavoro.
3: Deve essere conservato in un ambiente fresco e asciutto.
4: Dopo una conservazione prolungata, ricaricare almeno una volta ogni 6 mesi, se necessario.
5: la prova di emergenza del conducente deve durare più di 1 minuto, non premere spesso il pulsante di prova.
Applicazione
Applicazione:
Spazi commerciali
Centri commerciali, uffici e negozi che richiedono illuminazione di emergenza conforme a UL924 per evasioni sicure.
Sanità e istruzione
Ospedali e scuole che hanno bisogno di un'illuminazione di riserva affidabile in aree critiche.
Impianti industriali
Magazzini e impianti che richiedono un funzionamento duraturo a 0-60°C con un tempo di funzionamento di 1,5 ore.
Infrastrutture di trasporto
Aeroporti e metropolitane dove l'illuminazione automatica di emergenza è obbligatoria.
Luoghi di ospitalità
Alberghi e centri congressi che hanno bisogno di sistemi di emergenza discreti e ad alte prestazioni.
