IP40 15W Luce di panico Ballast UL Elenco LED driver di emergenza per luce di soffitto

Descrizione di prodotto

IP40 15W Luce di panico Ballast UL Listed LED Emergency Driver per luce di soffitto

Descrizione del prodotto

Descrizione

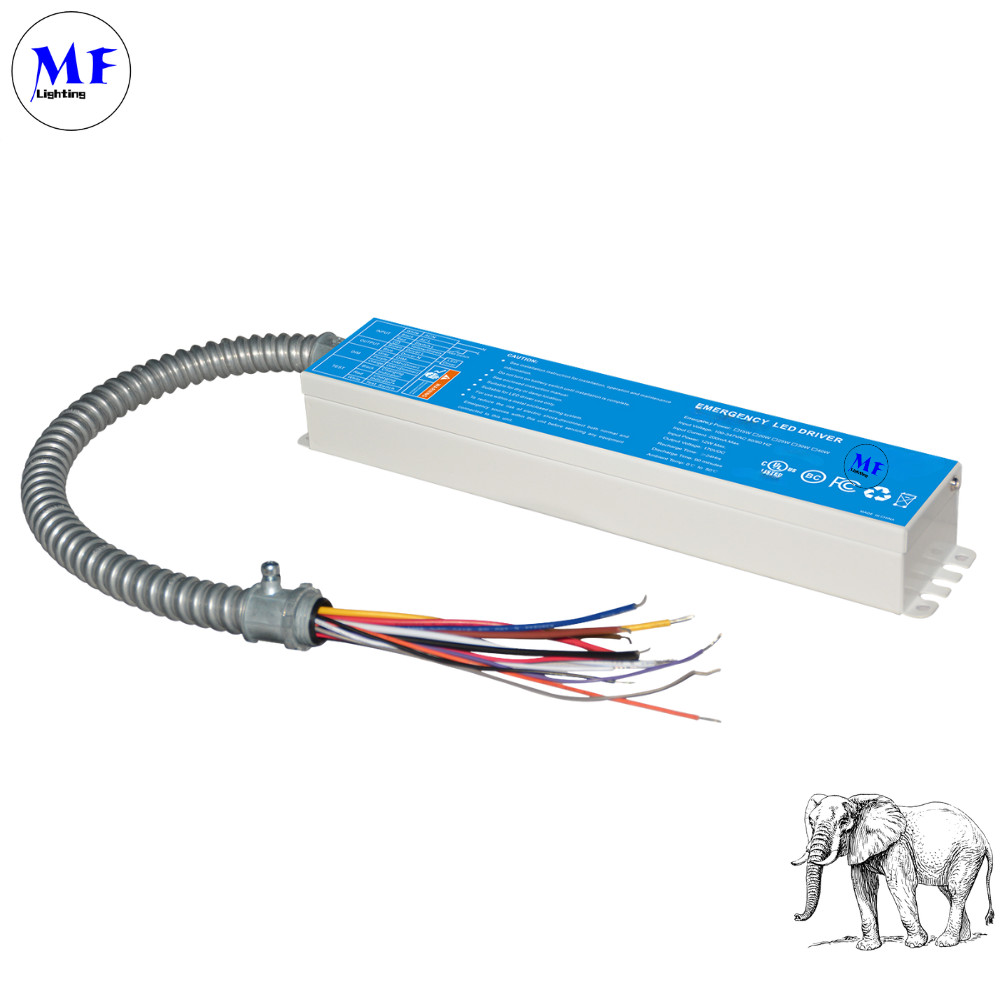

Il driver di emergenza a LED MF-EM-xxW-170 è una soluzione di alimentazione di riserva affidabile e versatile progettata per mantenere l'illuminazione durante gli interruzioni di corrente CA. Conforme agli standard UL924 e CSA C22.2 NO.141,fornisce una potenza di emergenza compresa tra 15 e 40 W con una potenza di uscita stabile di 170 V di corrente continua, alimentato da batterie agli ioni di litio di lunga durata che garantiscono 90 minuti di funzionamento.eseguire test automatici mensili di 30 secondi e test annuali di scarico completo per garantire l'affidabilità del sistemaSupporta molteplici opzioni di controllo, tra cui scurezza 0-10V, scurezzatori TRIAC e funzionamento basato su sensori (DC12V / AC120V), rendendolo adattabile a varie impostazioni di illuminazione.con un'ampia gamma di tensione di ingresso (100-347 V CA), protezione contro le temperature elevate e una garanzia di 5 anni, è costruito per la durata e la sicurezza.e applicazioni residenziali in cui l'illuminazione di emergenza è essenziale.

Vantaggi:

Rispetto della normativa
UL924 & CSA C22.2 NO.141 certificato per gli Stati Uniti/Canada, garantendo sicurezza e affidabilità nelle applicazioni di illuminazione di emergenza.
Ampia gamma di potenza
Offre uscita di emergenza da 15W-40W con 170V DC, supportando diversi carichi di illuminazione per uso commerciale / residenziale.
Un'autovalutazione intelligente
Esegue automaticamente test di scarica mensili e annuali di 30 secondi, rilevando proattivamente problemi di sistema o batteria.
Compatibilità multi-controllo
Funziona con dimmer 0-10V, dimmer TRIAC e sensori DC12V/AC120V per l'integrazione flessibile dell'illuminazione.
Batteria di riserva robusta
Le batterie agli ioni di litio offrono un tempo di funzionamento di 90 minuti con ricarica di 24 ore, oltre a una protezione contro le temperature elevate per la sicurezza.
Compatto e resistente
Disegno a risparmio di spazio (12.01"×2.36"×1.57") con garanzia di 5 anni, costruito per prestazioni a lungo termine in condizioni difficili.

Caratteristiche
UL Indicato per noi e per il Canada
Indicato in UL924 e testato in CSA C22.2 NO.141 Installazione sul campo o in fabbrica
Portata ad alta tensione
Conformità CEC a basso consumo energetico
Potenza di uscita costante
Autotest
Batteria: protezione da sovra-temperatura

Specificità

- Sì.

Voltaggio di ingresso	100~347Vac,50/60Hz
Corrente di input	200 mmamax.
Classificazione della potenza di ingresso	12W al massimo.
Voltaggio di uscita	170Vdc
Potenza di emergenza	15W
Tempo di ricarica	24 ore
Tempo di scarico	90 minuti
Batteria	di potenza massima di potenza massima di potenza massima di potenza massima di potenza massima di potenza massima di potenza massima di potenza massima di potenza massima di potenza massima di potenza massima di potenza massima di potenza massima di potenza massima di potenza massima di potenza massima di potenza
Garanzia	5 anni
Temperatura ambiente	32~122 F ((0....+50 oC)
Peso	30,66 libbre (1,40 kg)
Grado IP	IP40

- Sì.- Sì.

OPERAZIONE (Statuto dell'indicatore)	Commenti
Rosso solido ON	Sistema OK/AC OK
Rossa lampeggiante (1s on, 1s off, ciclismo)	Il micro-inverter di riserva che funziona inModalità di emergenza
Rossa lampeggiante (0,5s on, 0,5s off, ciclismo)	Batteria non rilevata, controllare la batteriaconnessione

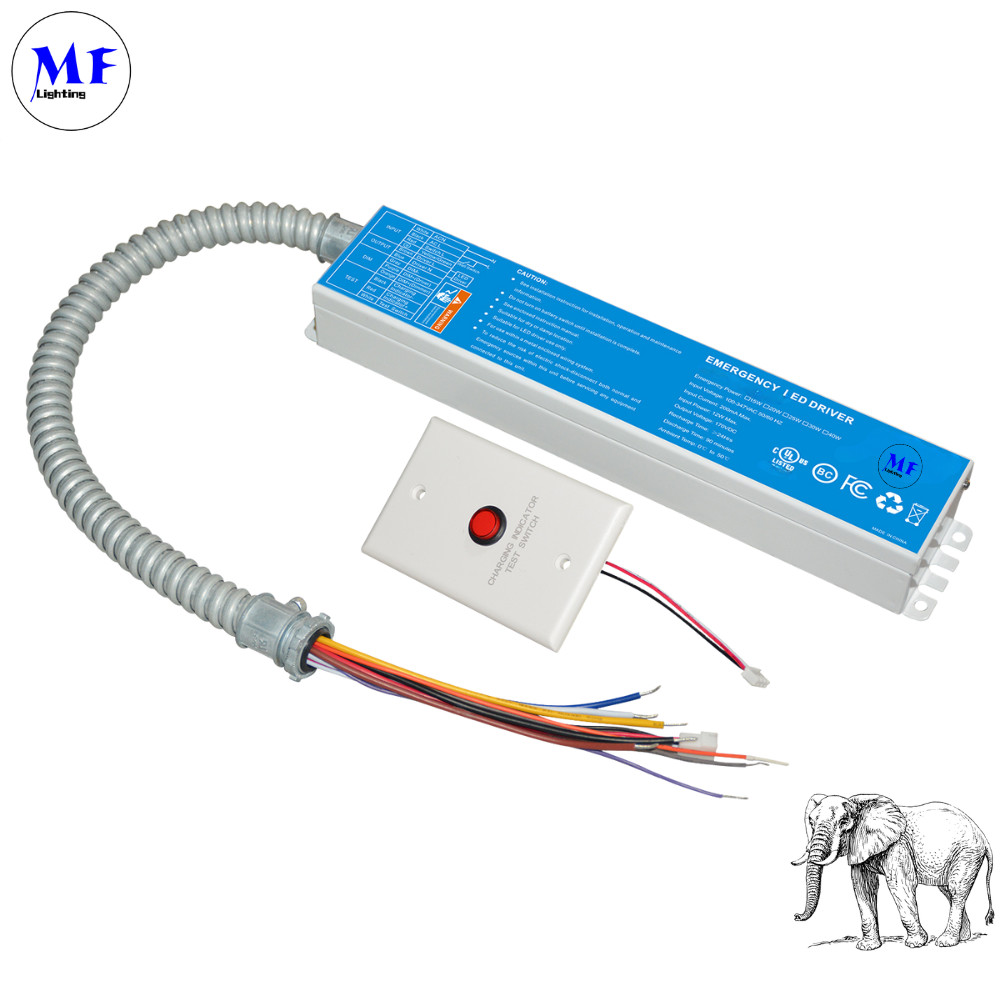

Tasto di prova
0S
0S

- Sì.

dimensioni diverse

- Sì.

Numero modello.	Prodotto Voltaggio	Emergenza Potenza	Batteria Tipo
MF-EM-15W-170	170Vdc	15W	di potenza massima di potenza massima di potenza massima di potenza massima di potenza massima di potenza massima di potenza massima di potenza massima di potenza massima di potenza massima di potenza massima di potenza massima di potenza massima di potenza massima di potenza massima di potenza massima di potenza
MF-EM-25W-170		25W	di potenza superiore a 50 kVA
MF-EM-30W-170		30W	di potenza superiore a 50 kVA
MF-EM-40W-170		40 W	Li-ion 5000mAh-18.5V

- Sì.

- Sì.Esaminare se stessi
Il dispositivo contiene un circuito di controllo/monitore che esegue una prova di scarica di 30 secondi una volta al mese e una prova di scarica una volta all'anno.l'unità simula un guasto di corrente alternata e passa automaticamente in modalità di emergenzaDurante i test di routine, l'unità monitorerà il funzionamento del carico del LED, la tensione della batteria e la durata di emergenza, se l'unità rileva problemi, l'indicatore lampeggerà rapidamente

Diagramma di cablaggio

Connessione AC di base
Indica il cablaggio fondamentale per l'entrata diretta di corrente alternata (100-347V) al conducente di emergenza
Include connessioni neutre (AC-N) e linee (AC-L) con adeguata messa a terra
Integratura del sistema di attenuazione da 0 a 10 V
Illustra la connessione con i driver a LED dimmabili da 0 a 10 V
Dettagli del cablaggio per le linee di comando dim+ (viola) e dim- (rosa)
Mantiene la funzionalità di emergenza consentendo al contempo il controllo dell'assorbimento
Compatibilità con i diffusori TRIAC
dimming system (TRIAC) per sistemi a taglio di fase
Mostra la corretta connessione dei fili caldi (nero), carico (rosso) e neutri (bianco)
Comprende i requisiti di messa a terra per la riduzione del rumore
Configurazione di controllo dell'interruttore a parete
Fornisce una semplice configurazione del cablaggio di comando on/off
Mantenere la capacità di operare in caso di emergenza
Mostra il cablaggio corretto della gamba per un funzionamento affidabile
Integrazione del sensore DC12V
Dettagli: connessione del sensore a bassa tensione (12V DC)
Illustra l'interfaccia di controllo del cablaggio dell'alimentazione del sensore e della dimming
Indica la manutenzione della funzione di illuminazione di emergenza
Applicazione del sensore AC120V
Comprende l'installazione di sensori di tensione di linea
Dimostra il cablaggio corretto del sensore di carico
Include la protezione del circuito di emergenza

Misura

Applicazione

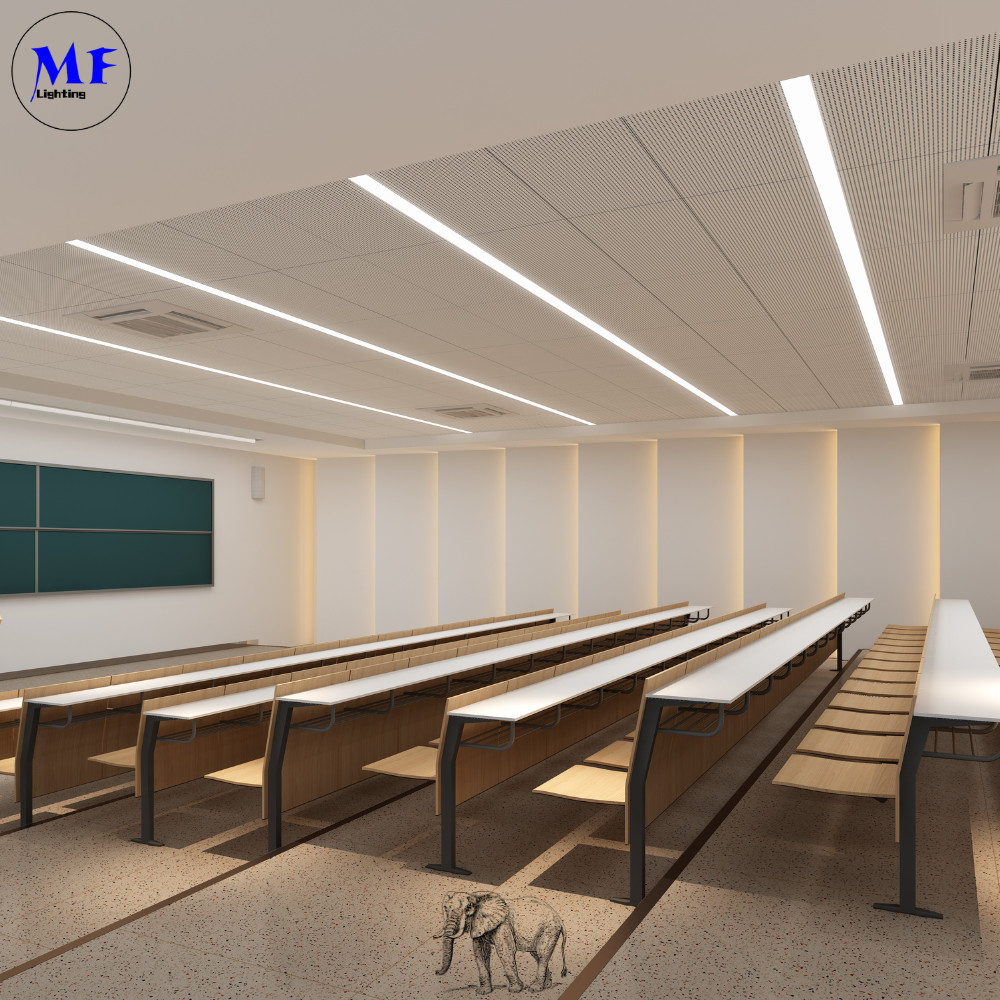

1- Edifici commerciali e per uffici
Scenario: Illuminazione di emergenza nei corridoi, nelle scale e nelle uscite.
Configurazione: in genere utilizza il diagramma 2 (interruttore a parete) o il diagramma 4 (interruttore a parete non dimmabile) per un semplice controllo on/off.
Garantisce la conformità alle norme di sicurezza (UL924) mantenendo l'illuminazione durante gli interruzioni di corrente.
2. Negozi al dettaglio e showroom
Scenario: illuminazione a LED dimmabile per un ambiente regolabile.
Configurazione: utilizza il diagramma 1 (0-10V Dimmer) o il diagramma 5 (DC12V Sensor) per un regolare controllo dell'assorbimento.
Permette di regolare la luminosità garantendo la funzionalità di illuminazione di emergenza.
3Teatri, alberghi e ristoranti
Scenario: illuminazione per l'umore con supporto di emergenza.
Configurazione: utilizza il diagramma 3 (TRIAC Dimmer) per la compatibilità con l'assorbimento a taglio di fase.
Supporta i tradizionali dimmer a parete e fornisce il backup di emergenza.
4. Impianti industriali e di magazzinaggio
Scenario: illuminazione in alto con funzionamento di emergenza.
Configurazione: utilizza il diagramma 6 (sensore AC120V) per l'illuminazione attivata dal movimento.
Migliora l'efficienza energetica con il controllo dei sensori e soddisfa i requisiti di sicurezza.
5. Residenziale e Smart Home
Scenario: illuminazione di emergenza nei corridoi o nelle zone critiche.
Configurazione: utilizza il diagramma 2 (interruttore a parete) o il diagramma 5 (sensore DC12V) per l'automazione.
Perché? Fornisce un'integrazione senza soluzione di continuità con i sistemi di illuminazione domestici, garantendo al contempo la sicurezza.
