Descrizione di prodotto
diverse dimensionidiverse dimensioni

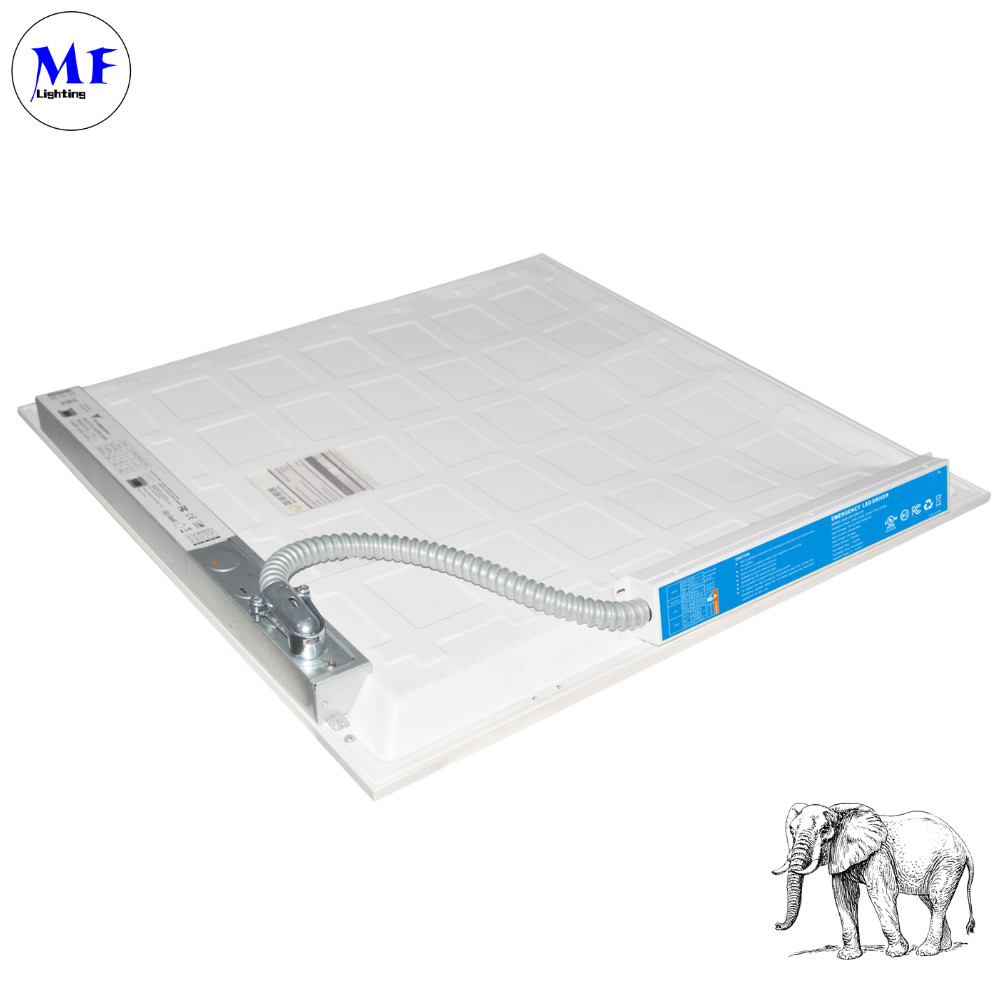

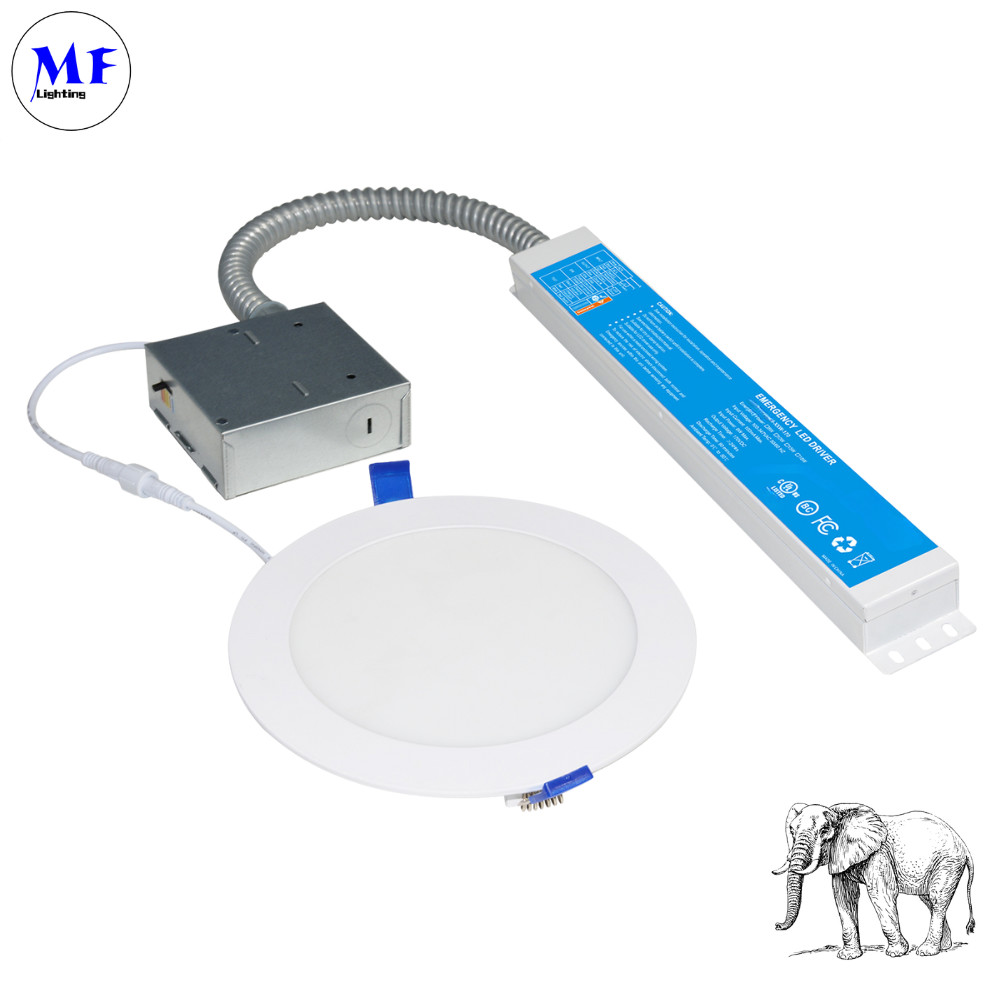

Driver di emergenza LED IP40 15W con zavorra per luce di emergenza UL Listed per plafoniere
descrizione del prodotto
Descrizione

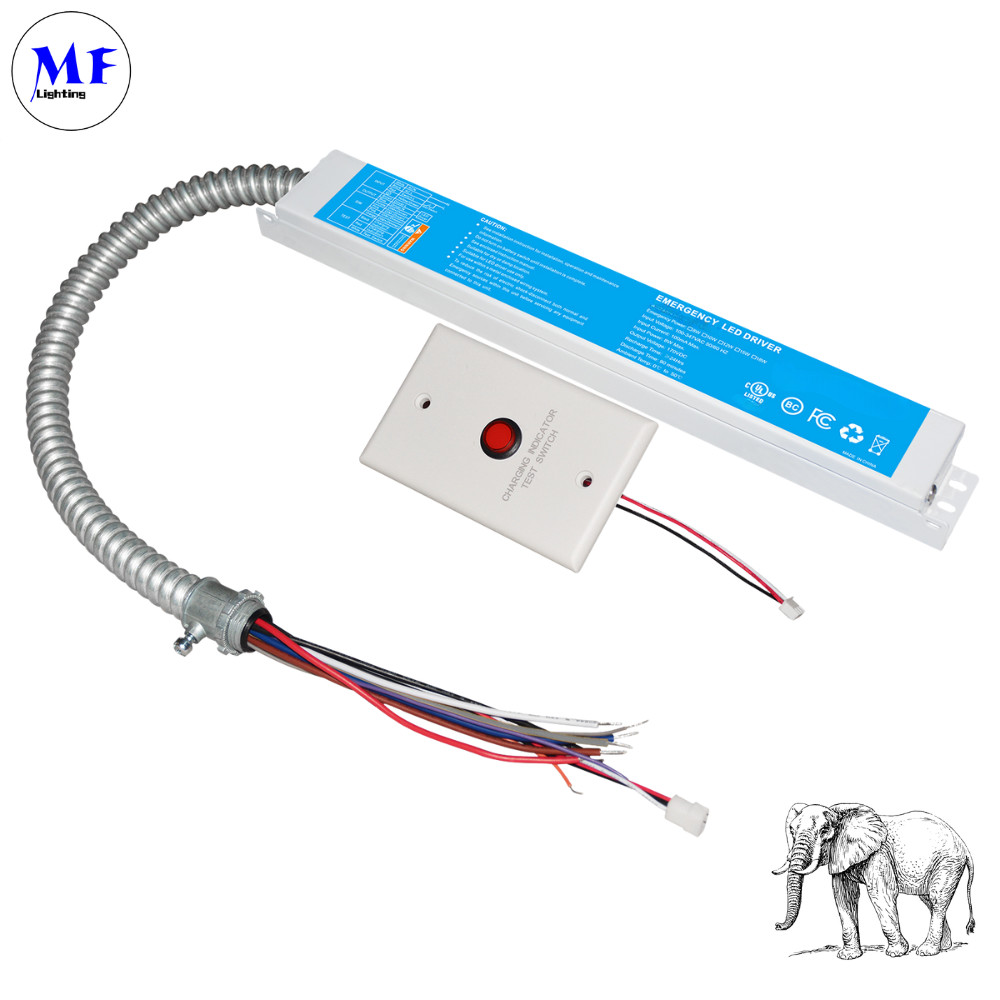

L'Emergency Driver LED MF-EM-xxW-170 è una soluzione di alimentazione di backup affidabile e versatile progettata per mantenere l'illuminazione durante le interruzioni di corrente CA. Conforme agli standard UL924 e CSA C22.2 NO.141, eroga alimentazione di emergenza da 15W a 40W con un'uscita CC stabile a 170V, alimentata da batterie agli ioni di litio a lunga durata che forniscono 90 minuti di autonomia. Il driver è dotato di una funzione di autotest, che esegue test automatici mensili di 30 secondi e test di scarica annuali completi per garantire l'affidabilità del sistema. Supporta più opzioni di controllo, tra cui la regolazione 0-10V, i dimmer TRIAC e il funzionamento basato su sensori (DC12V/AC120V), rendendolo adattabile a varie configurazioni di illuminazione. Con un'ampia gamma di tensione di ingresso (100-347V CA), protezione da sovratemperatura e una garanzia di 5 anni, è costruito per la durata e la sicurezza. Dal design compatto (12,01" × 2,36" × 1,57"), è ideale per applicazioni commerciali, industriali e residenziali in cui l'illuminazione di emergenza è essenziale.
Vantaggio:
Conformità normativa
Certificato UL924 e CSA C22.2 NO.141 per Stati Uniti/Canada, garantendo sicurezza e affidabilità nelle applicazioni di illuminazione di emergenza.
Ampia gamma di potenza
Offre un'uscita di emergenza da 15W-40W con 170V CC, supportando diversi carichi di illuminazione per uso commerciale/residenziale.
Autotest intelligente
Esegue automaticamente test mensili di 30 secondi e test di scarica annuali completi, rilevando in modo proattivo problemi del sistema o della batteria.
Compatibilità multi-controllo
Funziona con dimmer 0-10V, dimmer TRIAC e sensori DC12V/AC120V per un'integrazione flessibile dell'illuminazione.
Backup batteria robusto
Le batterie agli ioni di litio forniscono 90 minuti di autonomia con ricarica di 24 ore, oltre alla protezione da sovratemperatura per la sicurezza.
Compatto e durevole
Design salvaspazio (12,01"×2,36"×1,57") con garanzia di 5 anni, costruito per prestazioni a lungo termine in condizioni difficili.
Caratteristiche

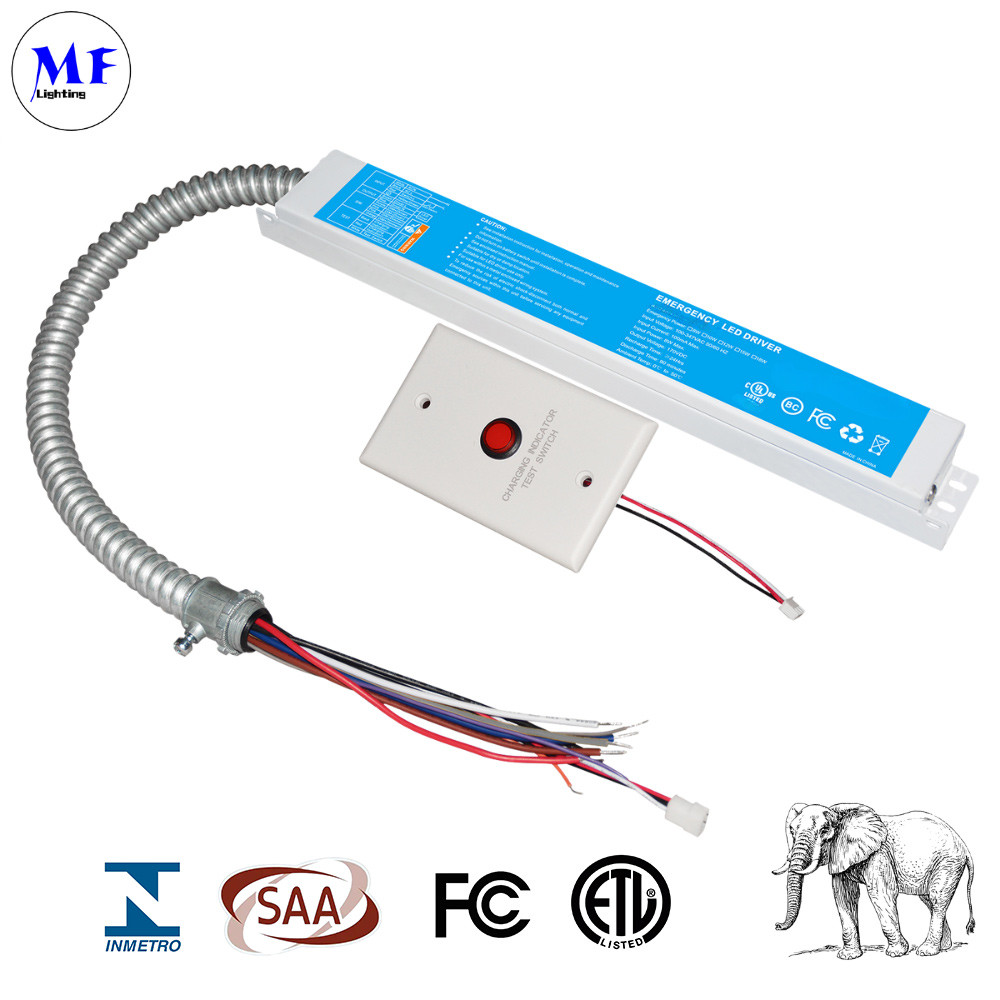

UL Listed per Stati Uniti e Canada
Elencato secondo UL924 e testato secondo CSA C22.2 NO.141 Installazione in fabbrica o sul campo
Uscita ad alta tensione
Basso consumo energetico Conformità CEC
Potenza di uscita costante
Autotest
Batteria: protezione da sovratemperatura
Specifiche
Autotest
| Tensione di ingresso |
100~347Vac,50/60Hz |
| Corrente di ingresso |
200mAmax. |
| Potenza nominale in ingresso |
12W max. |
| Tensione di uscita |
|
| Potenza di emergenza |
Li-ion 2500mAh-14.8V |
| Tempo di ricarica |
24 ore |
| Tempo di scarica |
90 minuti |
| Batteria |
Li-ion 2500mAh-14.8V |
| Garanzia |
5 anni |
| Temperatura ambiente |
32~122 F(0....+50 ºC) |
| Peso |
3,66 libbre (1,4 kg) |
| Grado IP |
IP40 |
AutotestAutotest
| FUNZIONAMENTO (STATO INDICATORE) |
Osservazioni |
| Rosso fisso ACCESO |
Sistema OK/CA OK |
| Rosso lampeggiante (1s acceso, 1s spento, ciclico) |
Il microinverter di backup funziona inModalità di emergenza |
| Rosso lampeggiante (0,5s acceso, 0,5s spento, ciclico) |
Batteria non rilevata, controllare il collegamento della batteriaPulsante di prova |
| 0S |
|
|
Autotestdiverse dimensionidiverse dimensioni
Autotest
|
Uscita
|
Tensione
Emergenza
|
Potenza
Batteria
|
Tipo
MF-EM-15W-170
|
|
170Vdc
|
15W
15W
|
Li-ion 2500mAh-14.8V
|
MF-EM-25W-170
|
|
25W
|
Li-ion 4400mAh-14.8V
|
MF-EM-30W-170
|
|
30W
|
Li-ion 5200mAh-14.8V
|
MF-EM-40W-170
|
|
40W
|
Li-ion 5000mAh-18.5V
|
|
Autotest
Autotest
Contiene un circuito di controllo/monitoraggio che eseguirà un test di scarica di 30 secondi una volta al mese e un test di scarica una volta all'anno. In questo momento, l'unità simula un'interruzione di corrente CA e passa automaticamente alla modalità di emergenza. Durante i test di routine, l'unità monitorerà il funzionamento del carico LED, la tensione della batteria e la durata di emergenza; se l'unità rileva problemi, l'indicatore lampeggerà rapidamente
Schema elettrico
Connessione CA di base
Mostra il cablaggio fondamentale per l'ingresso diretto di alimentazione CA (100-347 V) al driver di emergenza
Include collegamenti neutri (AC-N) e di linea (AC-L) con messa a terra corretta
Integrazione del sistema dimmer 0-10V
Illustra la connessione con i driver LED dimmerabili 0-10V
Dettagli del cablaggio per le linee di controllo dim+ (viola) e dim- (rosa)
Mantiene la funzionalità di emergenza consentendo il controllo della regolazione
Compatibilità dimmer TRIAC
Dimostra il cablaggio per i sistemi di regolazione a taglio di fase (TRIAC)
Mostra la corretta connessione dei fili dimmer hot (nero), carico (rosso) e neutro (bianco)
Include i requisiti di messa a terra per la riduzione del rumore
Configurazione del controllo interruttore a parete
Fornisce una semplice configurazione del cablaggio di controllo on/off
Mantiene la capacità di funzionamento di emergenza
Mostra il corretto cablaggio della gamba dell'interruttore per un funzionamento affidabile
Integrazione sensore DC12V
Dettagli della connessione del sensore a bassa tensione (12 V CC)
Illustra il cablaggio di alimentazione del sensore e l'interfaccia di controllo della regolazione
Mostra il mantenimento della funzione di illuminazione di emergenza
Applicazione sensore AC120V
Copre l'installazione del sensore di tensione di linea
Dimostra il corretto cablaggio del carico del sensore
Include la protezione del circuito di funzionamento di emergenza
Misura
Applicazione

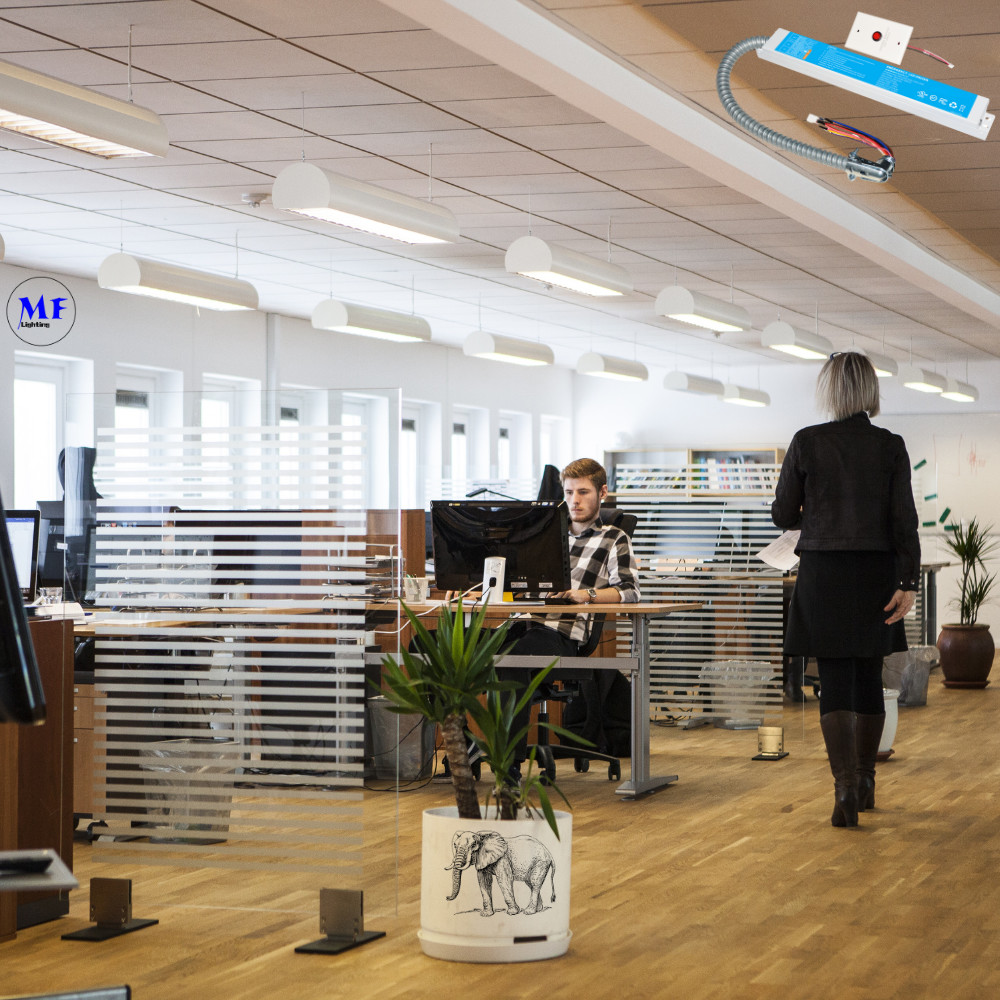

1. Edifici commerciali e uffici
Scenario: illuminazione di emergenza in corridoi, vani scala e uscite di sicurezza.
Configurazione: in genere utilizza il diagramma 2 (interruttore a parete) o il diagramma 4 (interruttore a parete non dimmerabile) per un semplice controllo on/off.
Perché? Garantisce la conformità alle normative di sicurezza (UL924) mantenendo l'illuminazione durante le interruzioni di corrente.
2. Negozi al dettaglio e showroom
Scenario: illuminazione a LED dimmerabile per un'atmosfera regolabile.
Configurazione: utilizza il diagramma 1 (dimmer 0-10V) o il diagramma 5 (sensore DC12V) per un controllo della regolazione uniforme.
Perché? Consente la regolazione della luminosità garantendo al contempo la funzionalità di illuminazione di emergenza.
3. Teatri, hotel e ristoranti
Scenario: illuminazione d'atmosfera con backup di emergenza.
Configurazione: utilizza il diagramma 3 (dimmer TRIAC) per la compatibilità con la regolazione a taglio di fase.
Perché? Supporta i dimmer a parete tradizionali fornendo al contempo il backup di alimentazione di emergenza.
4. Strutture industriali e di magazzino
Scenario: illuminazione a campata alta con funzionamento di emergenza.
Configurazione: utilizza il diagramma 6 (sensore AC120V) per l'illuminazione attivata dal movimento.
Perché? Migliora l'efficienza energetica con il controllo del sensore soddisfacendo al contempo i requisiti di sicurezza.
5. Residenze e case intelligenti
Scenario: illuminazione di emergenza in corridoi o aree critiche.
Configurazione: utilizza il diagramma 2 (interruttore a parete) o il diagramma 5 (sensore DC12V) per l'automazione.
Perché? Fornisce una perfetta integrazione con i sistemi di illuminazione domestica garantendo al contempo la sicurezza.
