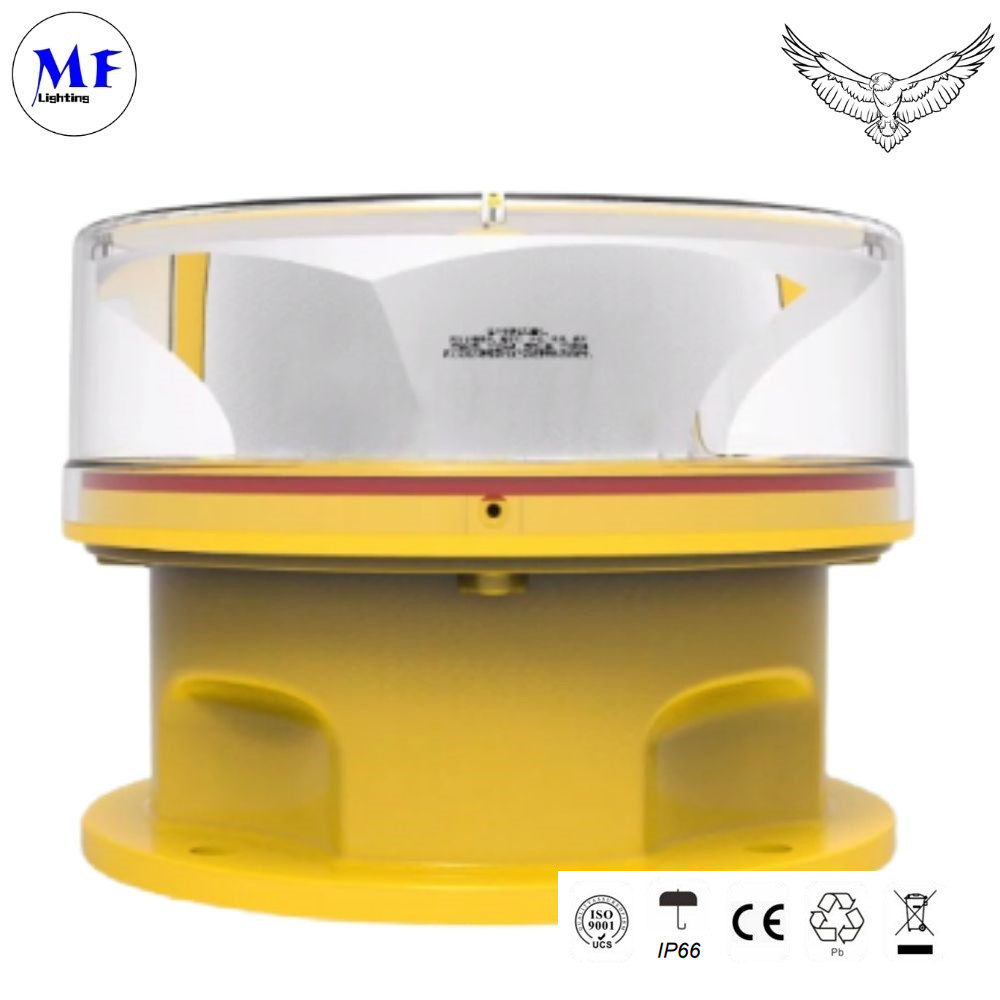

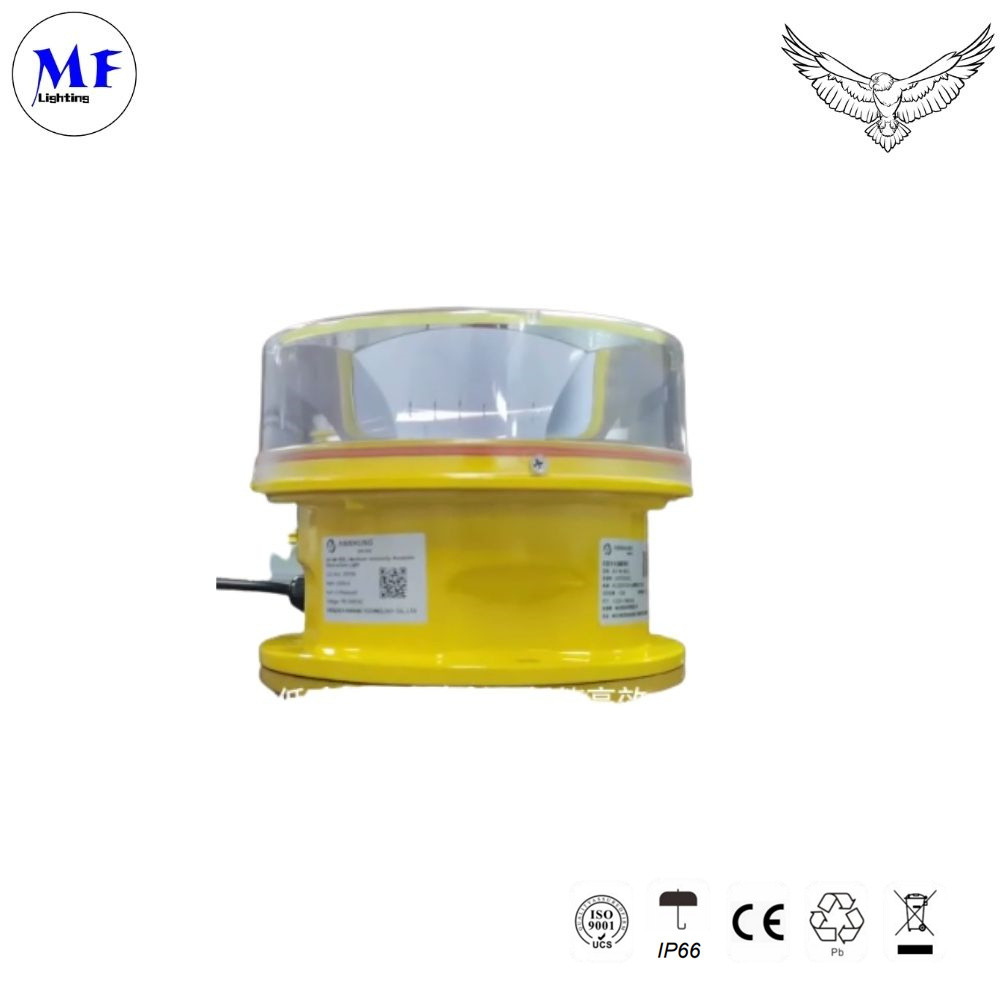

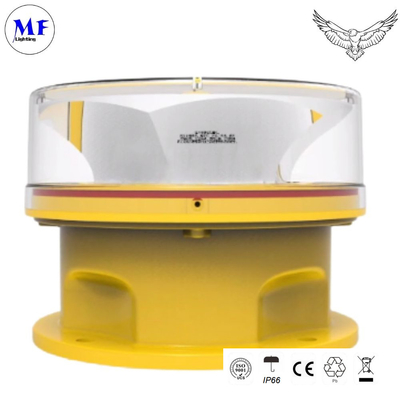

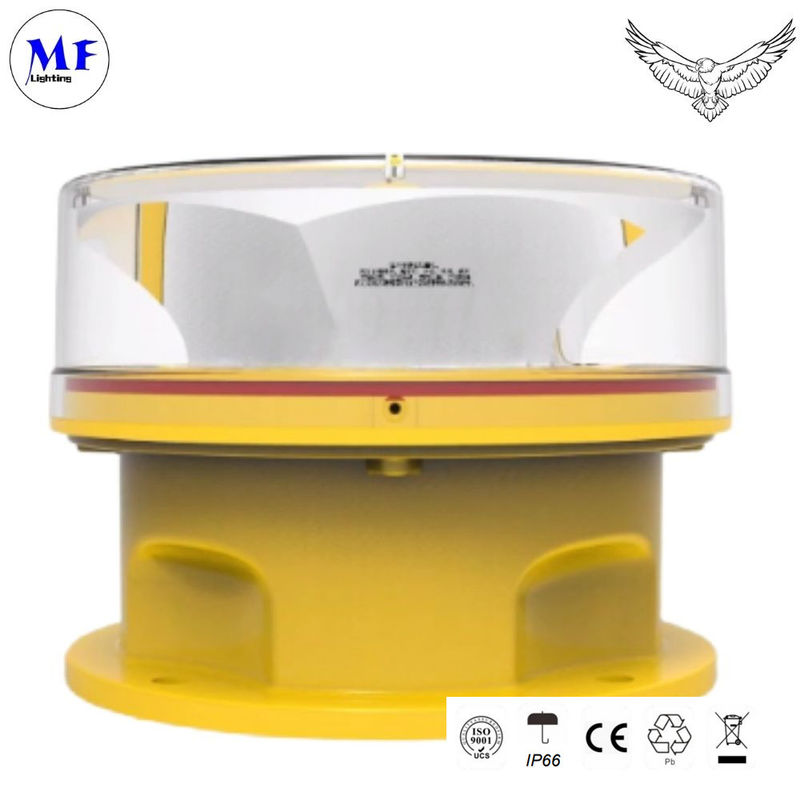

Acciaio inossidabile IP66 600W Luce di ostacolo per l'aviazione per edifici alti

Descrizione di prodotto

• Allegato 14 dell'ICAO Volume 1, Settima edizione, 2016, tabella 6.3 Medio

  Luce di ostruzione di intensità di tipo A
• FAA L-865



  caratteristiche

  Altri dispositivi



  1.CREE LED ad altissima intensità come fonte luminosa con risparmio energetico
  consumo e manutenzione rispetto alla luce a incandescenza o all'alogeno
  2.lampadaAlimentare disponibile in corrente continua (12V, 24V, 48V) o in corrente alternata (110-240VAC)

  - Sì.

Fisica- Sì.

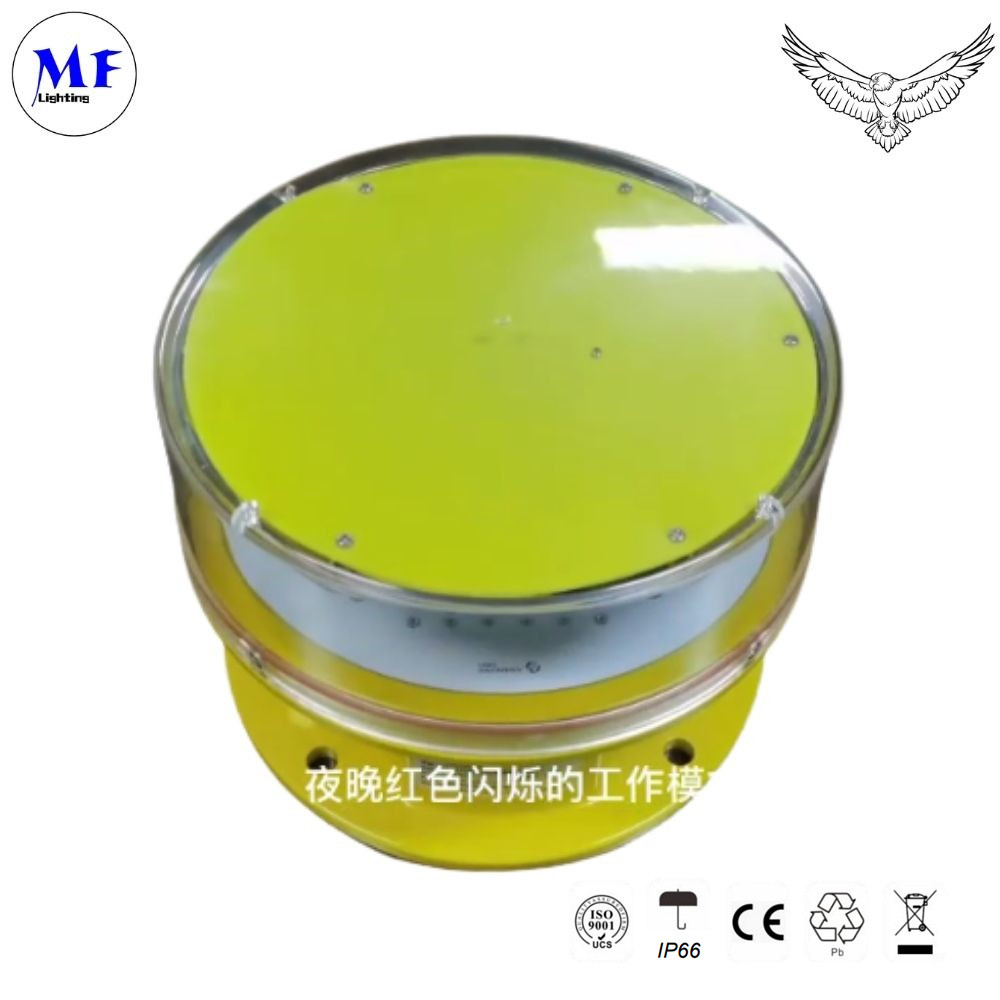

1.Riflettore in policarbonato protetto da UV e progettato in modo unico per la convergenza della luce
2Protezione UV La base in polvere rivestita di colore giallo brillante migliora la visibilità

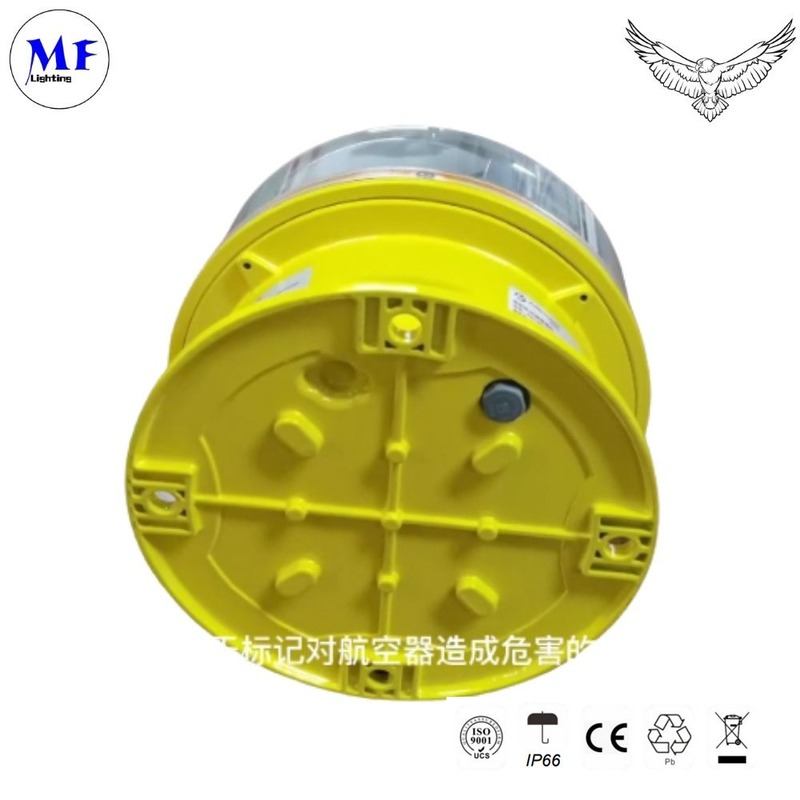

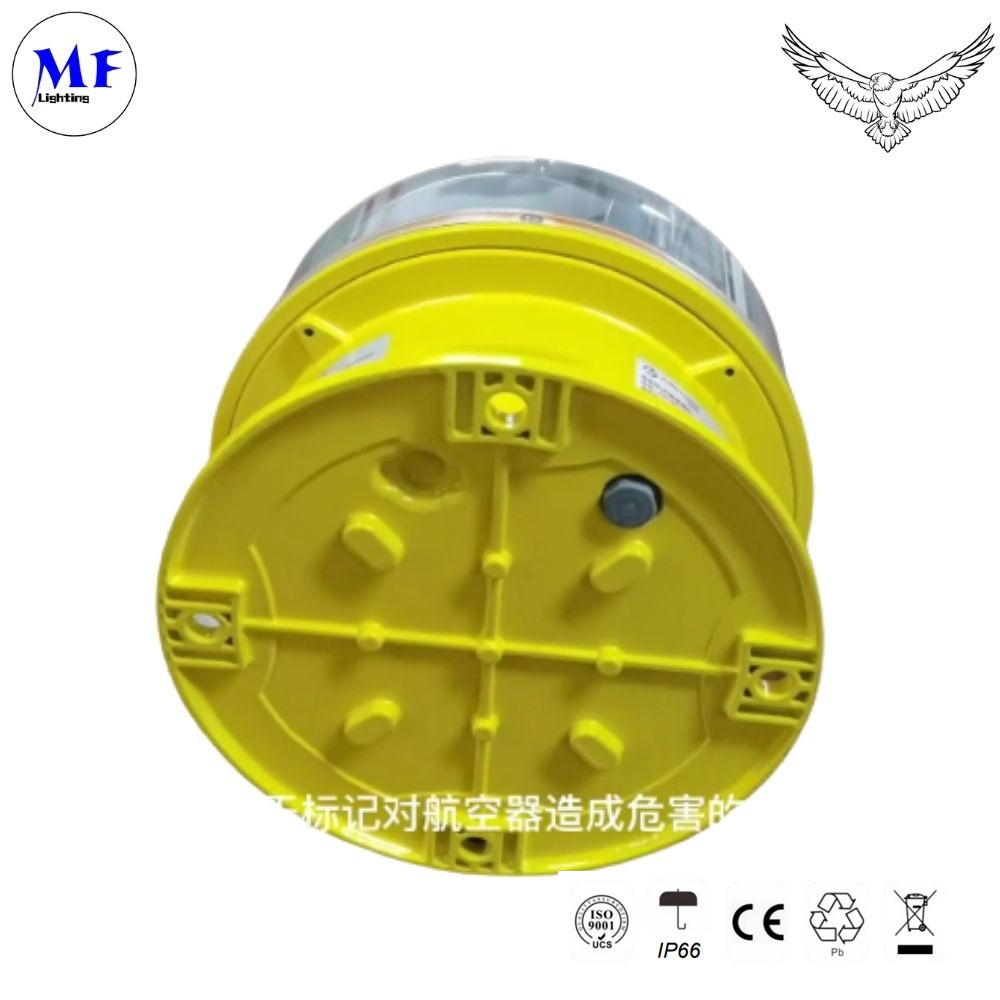

3Il materiale di base è l'alluminio a fusione a pressione, che ha una forte resistenza alla corrosione, protezione da urti e vibrazioni.
4. Valvola di equalizzazione della pressione installata sotto la base per assicurarsi che l'aria possa passare ma che l'acqua sia evitata,in modo che l'intera temperatura della luce non sarà alta per evitare l'aria umida entrata a causa della differenza di pressione e temperatura.

Progettazione del sistema- Sì.- Sì.

1.Cella fotovoltaica integrata per il funzionamento giorno/notte ((operazione dal crepuscolo all'alba)
2Protezione da ondate e fulmini

Opzionale

1.Conto a secco Uscita di allarme per monitoraggio remoto
2. Sincronizzazione GPS
3.LED a infrarossi per piloti che utilizzano NVG

Caratteristiche della luce

- Sì.

Fonte di luce	LED ad alta intensità CREE
Colori disponibili	Bianco ((Altro colore è opzionale)
Intensità (cd)	≥ 20 000cd (diurno) ≥ 2 000cd ((notte)
Output orizzontale ((gradi)	360
Divergenza verticale (gradi)	3
Caratteristiche del flash	20-60 lampi al minuto (impostazione di fabbrica: 20 fpm)
Modalità di funzionamento	Funzionamento 24 ore su 24, 2 diverse modalità
Esperienza di vita LED (ore)	> 100000

Tensione di funzionamento	DC ((12V, 24V, 36V, 48V) o AC ((110-240VAC)
Potenza istantanea	600
Potenza media ((W)	20W ((20fpm)
Flare di fulmine	IEC61000-4-5 L-N ±3kV, IEC61000-4-5 L-PE ±6kV, IEC61000-4-5 N-PE ±6kV
Altri dispositivi	IEC61000-4-2 Scarica di contatto 8kV
Protezione del circuito	Integrato

- Sì.

Caratteristiche fisiche- Sì.

Tensione di funzionamento	DC ((12V, 24V, 36V, 48V) o AC ((110-240VAC)
Potenza istantanea	600
Potenza media ((W)	20W ((20fpm)
Flare di fulmine	IEC61000-4-5 L-N ±3kV, IEC61000-4-5 L-PE ±6kV, IEC61000-4-5 N-PE ±6kV
Altri dispositivi	IEC61000-4-2 Scarica di contatto 8kV
Protezione del circuito	Integrato

- Sì.

Fattori ambientali

Temperatura ambiente ((°C)	-40 ~ 65
Temperatura di conservazione ((°C)	-55~70
Umidità	10%-95%RH ((senza condensazione)
Velocità del vento	240 km/h
Acqua resistente	Protezione IP66





Rispetto

OACI	Allegato 14, volume 1, "Disegno e progettazione dell'aerodromo" Operazioni Seventh edition luglio 2016, tabella 6.3 Luce di ostacolo bianca di tipo A di intensità media
FAA	L-865



Opzioni disponibili

LED compatibile con NVG (occhiali di visione notturna)

Sincronizzazione GPS lampeggiante

Fonte di contatto a secco

Tasso di lampeggiamento

Configurazione

Modello	Input di potenza	Tasso flash	Colore della lente	Celle fotovoltaiche	Alarme di contatto a secco	Sincronizzazione GPS lampeggiante	Controllo
MF-LI-A2	110-240Vac&48dc 12Vdc 24Vdc 36Vdc	Fermo. 20FPM 60FPM 40FPM 30FPM	Bianco ((Altro colore è opzionale)	Fotocella incorporata Nessuna fotocella	Nessun allarme	Nessuna sincronizzazione GPS SNYC	Utilizzati da soli Utilizzato con controller











Diagramma di cablaggio









La luce di media intensità MF-MI-A2 viene utilizzata sulla parte superiore del grattacielo.

Edificio, alto camino, torri di segnalazione (Telecom, GSM,

Microonde & TV), polo alto, gru torre, turbina eolica, ecc quando

l'altezza dell'ostacolo è compresa tra 105-150 metri e la maggior parte del tempo si lavora

con luci a bassa intensità e luci a media intensità di tipo B installate su

il posto più basso.
